CPX tailstock 1

在研磨细长的刀具棒料时,最好的做法是在刀具的末端支撑棒料。细长的棒料需要额外的支撑,以防止在末端发生可能导致刀具损坏的偏转。这种偏转效应在以高转数旋转的小直径棒料上尤为常见。在毛坯末端使用额外的支撑可确保零件的一致性和成品刀具的高质量。对于生产长钻棒料的公司,在许多情况下,尾架是理想的解决方案。

为了解决CPXLinear外圆磨床在夹持剥离磨削时细长棒料的问题,ANCA推出了尾座组件。磨削时支撑棒料的端部防止偏斜,从而生产出完美的棒料。尾架组件在运动运动中心使用气动操作支撑棒料。尾架安装在磨床的基座上,由一个活动中心和一个安装在气动托架上的机械臂组成。可伸缩机械臂向前移动,并在刀具到达接触面时接住刀具。然后,机械手臂在研磨时跟随棒料运动,并在研磨完成后缩回。尾架前进(朝向刀具)或收回(远离刀具)是通过气动控制完成的。





尾座与高架顶夹(滚轮和V形稳定支架)一起配合使用,为超过一定长度的棒料提供支撑。需要注意的是,尾座不能取代顶置夹具提供的支撑。顶夹和尾座一起工作,才能获得最佳支撑效果。当手动上料时,尾座可支撑直径为25.4毫米(1英寸)长度达380毫米(14.1英寸)的刀具棒料。当与AR300上料机一起用于无人操作时,可支撑直径从20毫米(¾英寸)长度达200毫米(8英寸)的棒料。

更换机械臂和活动中心(对于不同尺寸的棒料)的设置时间少于15分钟。较短的尾座准备时间意味着最少的停机时间和更高的生产率。如果客户需要研磨大量的不同长度的棒料,尾座的快速设置时间意味着用户可以高效、快速地批量生产。尾座配有不同尺寸的机械手臂,以在90毫米(3.5英寸)至360毫米(14.1英寸)的距离与工件啮合。可支持使用不同中心的圆锥形和扁平端面棒料。可以设置不同的方法调节尾座施加在刀具上的力。操作员可以选择千克、磅或牛顿为单位。

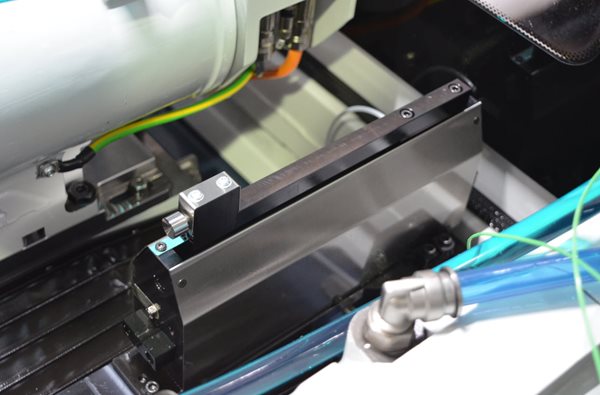

CPX tailstock 2

不使用时,整个组件可以很容易地从磨床底座上拆下,它的设计极易重新安装。尾座是精密设备,所以为其提供了一个坚固的手提箱,以确保产品得到良好的保护,零件不会丢失。手提箱包括所有用于固定零件的隔间,用于在运输过程中固定中心、托架臂和设置工具。尾座也可以改装在客户现有的CPX Linear磨床上。



27 十月 2020
