Célébration de la sortie d’usine de la 1000ème machine de la plateforme polyvalente FX


ANCA a fait une évolution sur la FX5 Linear à 2 trains de meules avec une nouvelle broche de 12Kw de puissance de crête ainsi qu’en option une broche haute puissance de 19 kW.

Les affûteurs s’efforcent de réduire au maximum les temps d’affûtage afin de réduire au maximum les couts par outil. La performance d’une machine et les temps d’affûtage sont directement liés à la puissance de broche.

Pour permettre un taux d’enlèvement maximum, il est habituel de limiter la charge de la broche entre 30 et 40 % sur les opérations de goujures. Si la charge de la broche dépasse 40%, la plupart des fabricants d’outils ajoutent une deuxième passe ce qui contribue aussi à améliorer la durée de vie des meules et réduit la charge sur la meule. Le système d’avivage automatique en option prend toute son importance lors des grandes séries.

ANCA a réalisé une étude sur la charge des broches lors du taillage des goujures, en identifiant combien de passes sont recommandées au regard de la charge de la broche. L’étude réalisée compare le taillage de fraises en diamètre 6, 8, 10 et 12 mm, en 2 goujures. La nouvelle FX5 avec sa broche passée de 9,5 kW à 12 kW peut facilement tailler des outils jusqu’à 10 mm en 1 passe. Un outil de 12 mm nécessite une deuxième passe pour garder la charge de broche sous les 40% et éviter une montée à 60%.

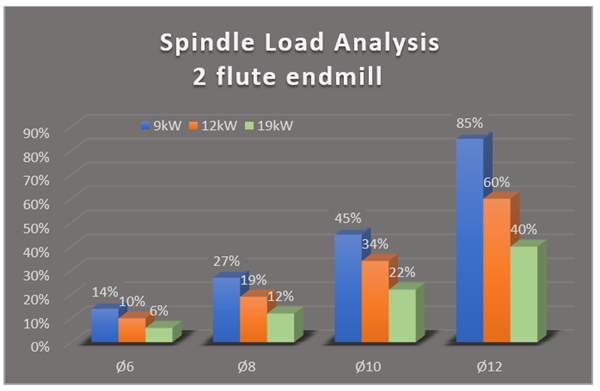

FX5 spindle load analysis


C’est là que la broche haute puissance de 19kW fait la différence. La fraise de 12 mm a été taillé en une passe avec une charge à 40% avec un gain de temps d’une minute et quatre secondes par rapport aux 2 passes sur la broche de 12kW.

Faites correspondre “la productivité en taillage en 1 passe” avec le diamètre des outils

La FX5 avec sa nouvelle broche de 12 kW donne le meilleur de sa productivité jusqu’au diamètre 10 mm. Avec l’option broche haute puissance de 19kW la productivité est repoussée jusqu’au diamètre 12 et plus. La broche haute puissance de la FX5 est comparable à la broche de la FX7 avec son changeur de meules à 6 positions qui est positionnée sur un segment de marché plus industriel de production.

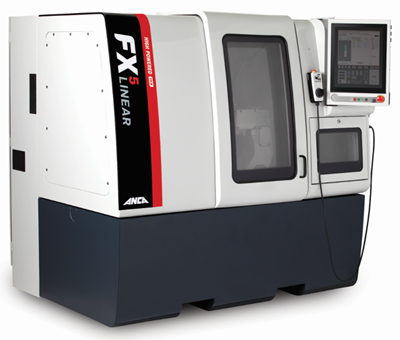

FX5 high powered spindle option


La nouvelle FX5 avec la haute puissance de broche aborde un auto-collant indiquant qu’elle est équipée de la puissance broche de 19kW.

Pour les outils complexes, il y a bien sûr d’autres considérations que la puissance de broche qui influence les temps de cycle au regard de la géométrie. Cela inclue la qualité des meules utilisées, et la qualité du liquide d’arrosage et sa stabilité de température pour éviter la dilatation thermique.

Lorsque les séries sont importantes, l’auto-avivage est d’une précieuse aide pour maximiser le nombre d’outils produits en qualité grâce à l’avivage régulier des meules.

Les utilisateurs tireront parti de la nouvelle puissance de broche portée à 12 kW en standard et la possibilité d’équiper leur machine ANCA FX5 avec la haute puissante broche pour donner encore plus de latitudes. Il est important de noter que la broche haute puissance permet de réduire les couts de production et d’augmenter le volume de production sur une large gamme d’outils.

.

FX5 high powered spindle load analysis results



*Résultat de l’analyse de la charge de broche : sur un outil de 12mm, 2 goujures, la fraise a été taillé avec une charge de 40% en une passe dans un temps de six minutes et 51 secondes



L’utilisation de “Productivité en Une passe” sur des outils de 12 mm de diameter s’est traduit pas une augmentation du volume produit de 15.8%  ( 709 outils produits sur une équipe de huit heure contre 60 outils produits avec la broche standard de 12 kW.)

La FX5 continue de donner entière satisfaction aux utilisateurs avec 1000 machines vendues

1000 sur les 1600 machines de la plateforme FX c’est le chiffre impressionnant de la production. La FX5 est un choix évident pour les clients pour la petite production, le réaffutage et la haute production. Pour toute une gamme d’industries, l’évolution de la FX5 est la plus polyvalente des machines à 2 trains de meules pour une vaste variété d’applications.


27 octobre 2020
