Biuletyn Sharp E
Marzec 2019
Nowy wspornik kamery zwiększa możliwości pomiarowe systemu iView umożliwiając kontrolę powierzchni natarcia narzędzia oraz pomiar szerokości łysinki, długości powierzchni skrawającej oraz kąta ścina bez konieczności kwalifikowania lub odbioru technicznego kamery.
Ankieta przeprowadzona przez
McKinsey* wykazała, że w branży produkcyjnej, każdego roku na świecie realizowane jest około 749 miliardów godzin pracy. Z tego, około 60% (tj. 478 miliardów godzin) może być zautomatyzowane lub co najmniej częściowo zautomatyzowane z wykorzystaniem istniejących technologii. Nawet niewielka liczba z tych 478 miliardów godzin może być wykorzystana na planowanie, analizę i opracowanie nowych strategii.
„Aby zachować konkurencyjność w branży wytwarzania narzędzi, coraz więcej firm poszukuje rozwiązań automatycznych lub półautomatycznych. Inteligentna konfiguracja infrastruktury zapewnia istotne korzyści dla firmy, takie jak większa wydajność, lepszy dostęp do danych maszyny oraz niższe koszty produkcji” mówi Thomson Mathew, Menedżer produktu ANCA Software.
„ANCA oferuje szeroki asortyment produktów i funkcji, które umożliwiają naszym klientom przekształcenie ich zakładu w inteligentną fabrykę. Jednym z nich jest system pomiarowy iView, który umożliwia pomiar szlifowanych narzędzi zamocowanych w uchwycie szlifierki. System został dodatkowo usprawniony o nową konstrukcję wspornika kamery, która umożliwia operatorom kontrolę wizualną i manualny pomiar parametrów, takich jak szerokość łysinki, długość powierzchni skrawającej oraz kątów ścina i innych” dodaje Thomson.
System iView zapewnia krótszy czas ustawiania szlifierki dla ślusarzy narzędziowych

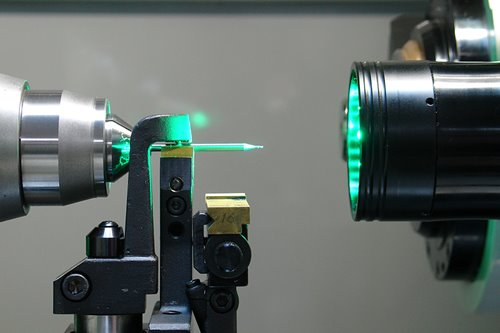

Producenci narzędzi wykorzystują system iView do wykonywania zdjęć szlifowanych narzędzi z użyciem kamery iView, a następnie porównują uzyskany obraz z idealnym profilem w postaci nakładki generowanej przez oprogramowanie iView, bez konieczności wyjmowania narzędzia ze szlifierki. Zapewnia to krótszy czas ustawiania szlifierki i większą dokładność, ponieważ szlifowane narzędzie może być sprawdzone pod względem zgodności z wymaganiami na jednym stanowisku.
System iView zapewnia dokładność do 0,002 mm (<0,0001”) i precyzyjne porównanie oraz pomiar narzędzia skrawającego w stosunku do profilu. Technologia zapewnia automatyczną kompensację parametrów narzędzia na podstawie nakładki i błędu profilu, a następnie ponowną regulację i szlifowanie. Proces eliminuje straty dokładności, które mogą wystąpić podczas przenoszenia narzędzia pomiędzy szlifierkami a przyrządami pomiarowymi.

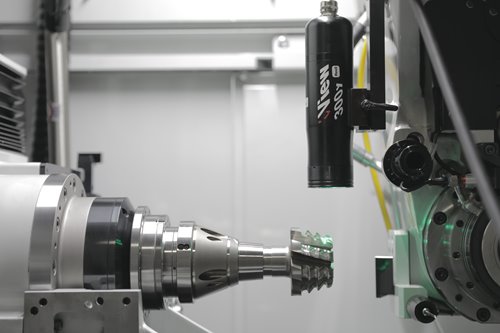

Uniwersalna i precyzyjna kamera iView może być stosowana z dowolnymi maszynami serii MX, TX i GX/FastGrind. Nowy zespół wspornika umożliwia poziome mocowanie kamery iView wewnątrz maszyny. Oznacza to, że operatorzy mogą przeprowadzić kontrolę wizualną powierzchni natarcia, jak również manualny pomiar szerokości łysinki, długości powierzchni skrawającej oraz kątów ścina.
Rozwiązanie to jest kompatybilne zarówno z istniejącymi, jak i nowymi kamerami iView. Kamera jest montowana na płycie adaptera wewnątrz maszyny oraz prawidłowo mocowana przed rozpoczęciem pomiaru.
*
Human + machine: A new era of automation in manufacturing, McKinsey&Company, September 2017
