Última Tecnología

Generador eSpark ANCA

Doble extremo

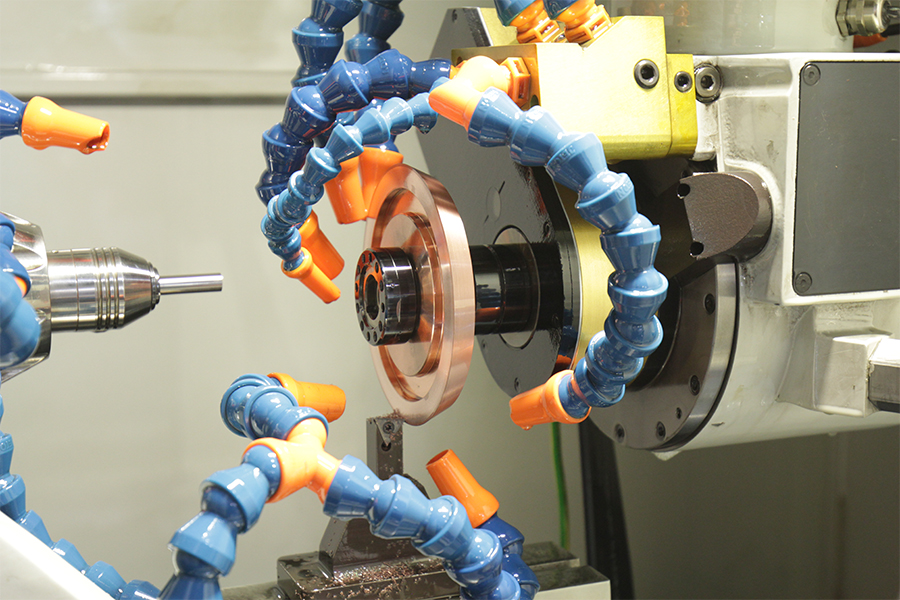

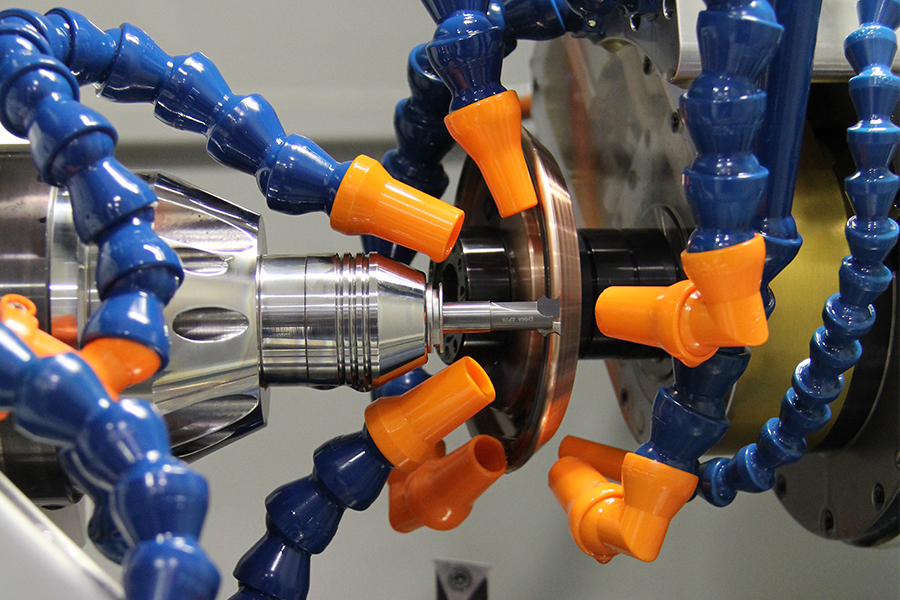

Erosion HSK  / Husillo de rectificado

Control Adaptativo Inteligente (IAC)

ajusta el espacio y la velocidad de avance de la EDGe con el fin de obtener velocidades de erosión y acabados óptimos en la superficie de la herramienta

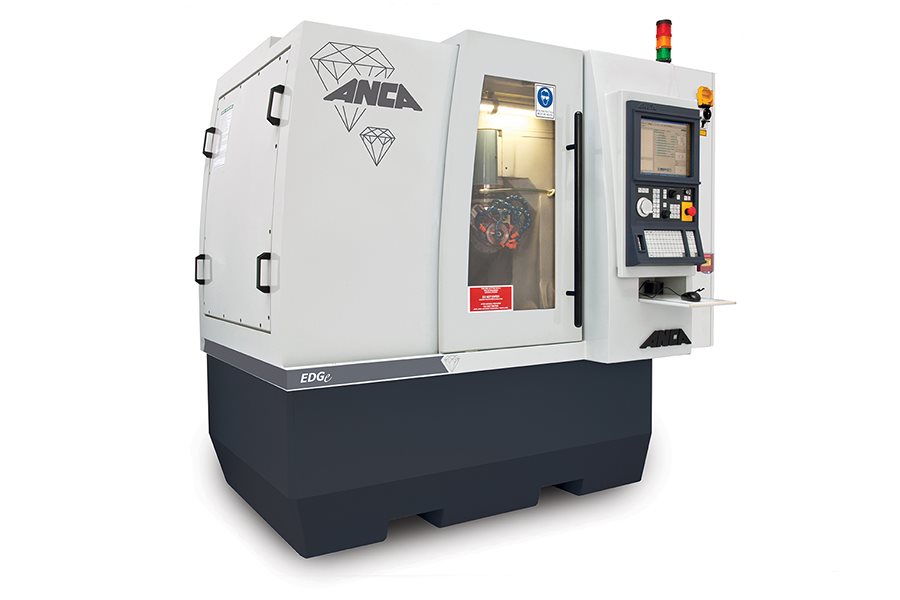

EDGe: A la vanguardia en la fabricación de herramientas PCD

La EDGe le brinda la flexibilidad para  erosionar  herramientas PCD, así como rectificar herramientas de carburo y HSS en una sola configuración. Le permite ser competitivo en el creciente mercado de herramientas PCD actualmente requeridas para compuestos CFRP, aleaciones de aluminio, madera y otros materiales utilizados en el amplio espectro industrial. Con su husillo de rueda de doble extremo, la EDGe es adecuada tanto para la fabricación completa como para el afilado de todo tipo de herramientas. Un software ANCA flexible y fácil de utilizar, más lo último en tecnología de erosión, se han acoplado para cumplir con los requisitos exactos y necesarios para la fabricación de herramientas PCD.

EDGe

  • Especificaciones de producto
    TECNOLOGIA INNOVADORA
    El generador eSpark patentado por ANCA y el sistema de control de última generación AM5X  CNC ajustan automáticamente las condiciones de erosión según el tipo de material (variando los grados de PCD o carburo) y la velocidad de avance deseada. Esto garantiza resultados óptimos en términos del tiempo de ciclo y del acabado superficial erosionado.
    APLICACIONES
    Fresas, cizallas, taladros, escariadores, fresadoras de compresión, fresas de desbaste, hojas de sierra, herramientas de perfil, fresas de planeo/ranurar,  fresas espirales veteadas, fresas multi-pasos, avellanadoras.
    CARGADOR AUTOMÁTICO DE CARGA RÁPIDA
    El sistema de carga de herramientas Fastload es fácil de configurar para la producción a luces apagadas de sus herramientas PCD, y al encontrarse dentro del perímetro base de la máquina, no aumenta el tamaño general de esta.
  • Especificaciones técnicas

    Especificaciones de máquina

    Estructura de la Máquina Columna única
    Poder del Husillo Pico de 8 kW (10 HP) 3.7 kW (5HP) S1
    Paquetes de ruedas 2
    Diámetro de la Herramienta (vástago) 32 mm
    Longitud de la herramienta (máx.) - La longitud de la flauta puede variar según las herramientas (si corresponde) 275 mm
    Tipo de Cargador FastLoad
    Máx. Capacidad de Herramienta (con cargador) 156 x Ø 6 mm 68 x Ø 12 mm
    Sistema de Accionamiento Tornillo de bola
    Dimensiones 2160 mm (85”) W 1530 mm (60”) P 1990 mm (78”) H
    Caracteristicas CNC ANCA Motion AMC5 CNC with Intel i7 core processor, 64GB SSD, 8GB DDR3 RAM, EtherCAT and USB connectivity
    Colores de Máquina RAL 7035 / RAL 5008

Aplicaciones

Desde fresas hasta punzones, machos y herramientas PCD, ANCA tiene la máquina que satisface todas sus necesidades dependiendo de la aplicación. Aprenda cómo ANCA puede ayudarlo a rectificar la herramienta perfecta.

Leer mas

Preguntas frecuentes

¿Qué dieléctricos son los adecuados para la erosión en la EDGe?
Blaser HC5 es la primera recomendación de ANCA para el fluido de erosión. Produce tasas de erosión más rápidas y tiene un punto de encendido satisfactorio para minimizar el riesgo de incendio. Blaser EDM5 también se puede usar en la EDGe, pero producirá tasas de erosión más lentas (~ 10%). La única razón por la que las personas podrían elegir EM5 sobre HC5 es por su punto de encendido el cual es ligeramente mayor.
¿Cómo creo programas de rectificado para piezas que no sean herramientas de corte?
Usando el postprocesador ANCam de ANCA, los movimientos de rectificado en modelos 3D pueden ser  programados en Siemens NX, luego ser transferidos directamente a las rectificadoras ANCA y también ser visualizados en el CIMulator3D de ANCA.
