TX7 Linear

La nouvelle référence en affûtage universel

Produits / Machines / Gamme TX Linear

Moteurs linéaires

sur les axes X, Y et Z

37 kW (49HP) puissance de crête électro broche

avec montage BigPlus (BT40) pour une précision et une rigidité supérieures

changeur de meules 2 positions

avec jusqu’à 4 meules par arbre, diamètre maxi des meules : 200 mm (8”)

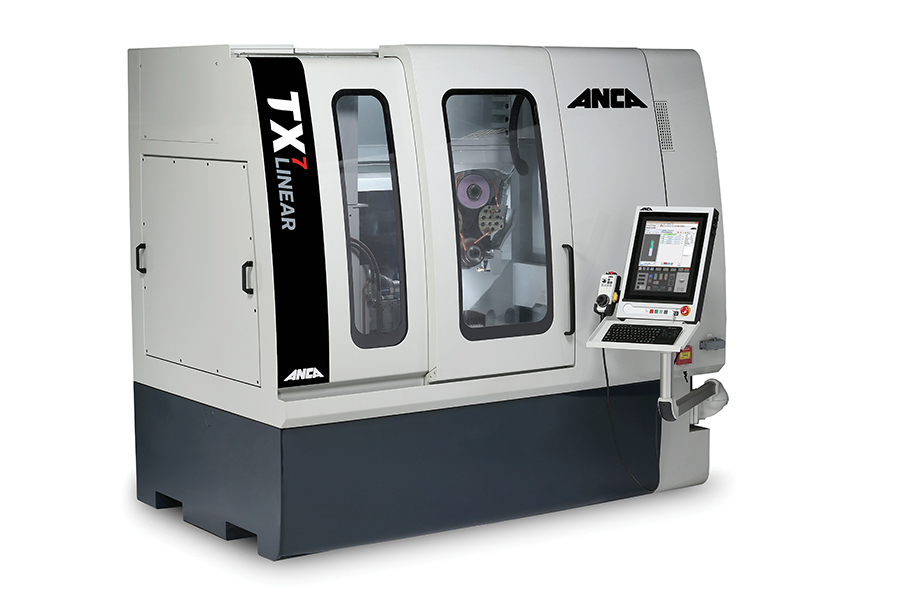

TX7 Linear: La nouvelle référence en affûtage universel

L’affûteuse haut de gamme d’ANCA destinée aux applications les plus exigeantes et les plus diverses. Grâce à son automatisation et une large gamme d’accessoires, la TX7 Linear peut être équipée pour répondre aux futurs besoins spécifiques des applications d’affûtage les plus strictes.
Citation Requise

TX Linear

  • Informations produit
    1
    2
    3
    4
    3
    3
    La gamme TX Linear est la nouvelle référence de l'industrie en matière de production d’outils coupants et d’usinage de composants. Avec une très grande enveloppe de travail et une puissante électro-broche, la gamme TX Linear apporte précision et productivité pour un large éventail d’applications.
    PANNEAU DE COMMANDE
    Inclue écran tactile, ports USB et la place pour un clavier standard. L’inclinaison ergonomique permet de s’adapter aux différentes tailles des opérateurs.
    GRANDE ENVELOPPE DE TRAVAIL
    La TX Linear offre une flexibilité totale pour tout type de travail sur des outils de maxi 400 mm (16”) de long et jusqu’à 300 mm (12”) de diamètre.
    CHARGEUR EN OPTION
    Le chargeur RoboMate pour le chargement des outils de coupe rotatifs sur le TX7 linear est livré en standard avec deux palettes et 2 de plus en option, ce qui permet de tripler le nombre d'outils.

    Applications

    Des fraises au poinçons en passant par les tarauds et les outils PCD, ANCA a la machine qui réponds à vos besoins.

    Lire la suite

    Questions fréquemment posées

    Dans quel cas utiliser les possibilités de faire tourner la poupée à 3000 tr/min ?
    La poupée de la TX peut tourner jusqu’à 3000 tr/min ce qui est particulièrement intéressant dans 2 cas ; tout d’abord pour le dressage des meules lorsque la meule de dressage est montée sur la poupée. Ensuite pour des opérations de rectification, notamment pour la rectification « peel-grinding ».
    Quels sont les outillages de serrage outils disponibles sur la TX Linear ?
    ANCA propose sa gamme d’adaptateur PremierPlus qui utilise les pinces Schaublin pour un serrage précis et rigide ; la poupée de la TX7 possède un cône BT50 avec système de tirette permettant à l’utilisateur de monter le système de son choix.
    Je prévois de fabriquer des fraises carbures 2 tailles, quelles options recommandez-vous ?
    Au-delà de l’intérêt du chargeur RobotMate, ANCA propose une large palette d’options permettant d’améliorer la productivité de la machine.

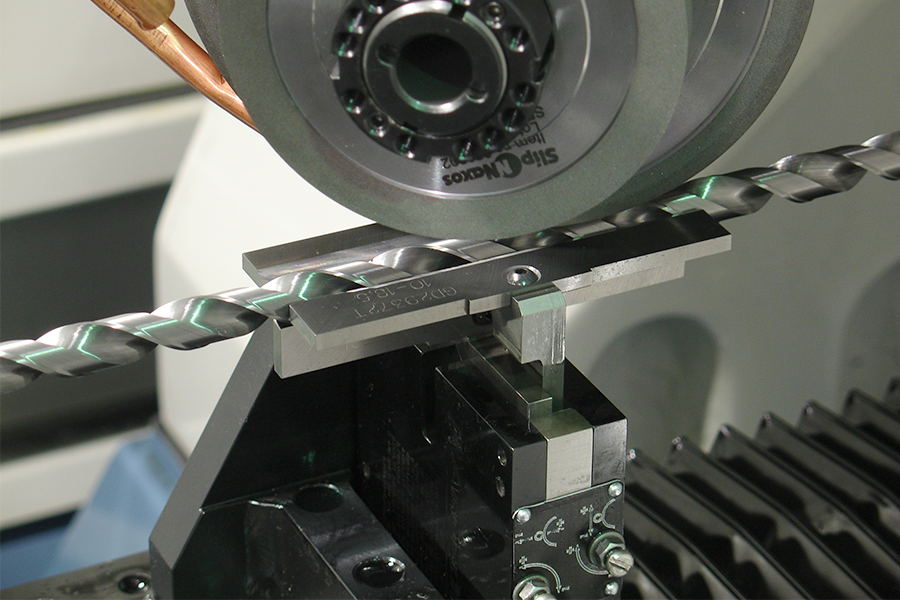

    Lunette d’appui pour garantir un faux rond minimal et le maintien des outils durant le taillage.

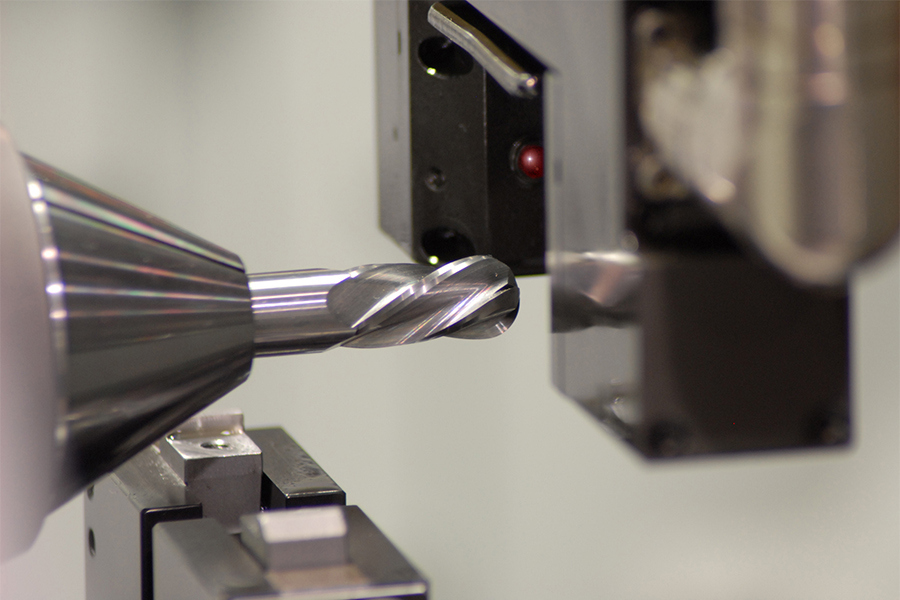

    LaserPlus permet la mesure et la compensation automatique des dimensions clefs des outils sur des séries de production précises, régulières sans surveillance humaine.

    AutoStick permet l’avivage des meules dans les cycles de travail, donc d’avoir à disposition des meules toujours en parfaites conditions.

    iBalance réduit le mauvais équilibrage des trains de meules et offre immédiatement un meilleur état de surface.
  • Données techniques

    Caractéristiques de la machine

    Construction machine Portique bi-symétrique
    Puissance électro-broche 37 kW (49 HP) de crête 15 kW (25 HP) S1
    Jeu de meules 2 x Ø 203 mm (8”) max
    Diamètre outil (queue) Productive jusqu’à Ø 32 mm (1¼”)
    Longueur de l’outil (Max) – La longueur de goujure peut varier suivant l’outillage utilisé (le cas échéant) 400 mm (16”)
    Type de chargeur RoboMate (option)
    Capacité maximum d’outils (avec chargeur) 2520 x Ø 3 mm 1560 x Ø 6 mm 462 x Ø 16 mm 189 x Ø 25 mm 105 x Ø 32 mm
    Motorisation d’axes Moteur linéaire
    Dimensions 2561 mm (100.8”) L 1500 mm (59”) P 2272 mm (89.4”) H *avec RoboMate 2260 mm (89”) P*
