InsertsPRO

限界のないインサート研削

製品 / ソフトウェア / ソフトウェアのオプション

利益をもたらす精度


最適化された研削により、コストを削減し、無駄を省き、一致した高品質の研削結果を提供します。

高生産性

自動セットアップ、ラピッド送り、高度なシミュレーションにより、初めて正しい結果が得られます。

将来を見据えた柔軟性

お客様の生産ニーズに合わせて拡張できるインダストリー4.0ソフトウェアソリューション。

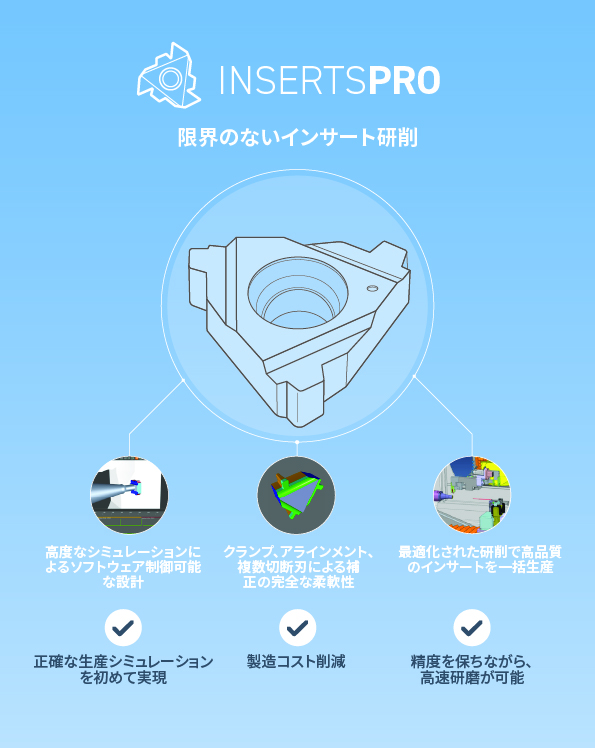

限界のないインサート研削

ANCAのインサート研削パッケージInsertsPROは、完全自動化、自動化、最適化された機能を組合せ、比類のない品質、効率、収益性を一つのユーザーフレンドリーなパッケージで実現する、切削工具メーカーにインサート研削への普遍的なアプローチを提供する、完全フレキシブルな高精度のソフトウェアソリューションです。
PDFをダウンロード 見積もりを依頼する

InsertsPRO

精度と収益性を一つのパッケージに
よりスマートな研削作業とオペレーター操作の軽減により、コストカット、アップセットアップ速度、生産量の最大化を実現します。
究極の柔軟性
自動化された汎用性の高いワークフローにより、あらゆるインサートを生産し、ジョブを素早く切り替え、効率的な作業を維持します。
一致した高品質
精密工学に基づき、すべてのインサートで優れたパフォーマンスと一貫性を実現します。
将来への備え
高度なシミュレーションを備えたインダストリー4.0ソフトウェアが、初回から正しい研削と進化する能力を保証します。
ユーザーフレンドリーなユニバーサルソリューション
あらゆる形状、クランプ、アライメントをサポートする直感的なプラットフォームが、複雑な研削を合理化します。

InsertsPROの特徴

完成部品シミュレーション
  • 生産前の研削工程を仮想的に検証します。
  • 加工完了チップをシミュレーションして、チップ形状、研削砥石の設定、ツールパス、公差をチェックし、精度、表面品質、衝突ゼロを保証します。
  • 段取り時間を最小限に抑え、無駄を省き、コストのかかるエラーを排除します。
プロファイリング定義
  • 直感的なプロファイルエディター、またはdxfファイルを読込を使用してプロファイルを定義します。
  • 作成した形状をオーバーレイすることで、正しいアライメントとジオメトリのマッチングが保証されます。
  • トリム機能はプロファイルの微調整を可能にし、柔軟なリードイン、リードアウトオプションは研削中のスムーズな移行を可能にします。
複数切断エッジ
  • 複数の切断エッジを持つ複雑なインサートをデザインできます。
  • 各刃のエッジ形状と位置を精密制御し、工具パフォーマンスとアプリケーション特化機能を向上させます。
クランプ方向
  • 最適な研削のためにインサートを完璧にアライメントするために、6つのクランプ方向から選択できます。
  • 逃げ面とすくい面の両方を正確に研削し、高度な変形を適用し、Z方向オフセットを微調整することで、精密かつ柔軟な加工を実現します。
逃げ機能性
  • 高度な研削制御により、様々な工具形状や切削条件において最適化を実現します。
  • 複数の逃げを定義し、コーナーの種類を調整し、幅広い砥石の種類に対応した多様な研削スタイルを適用します。
プロファイリング スクイ面
  • プロファイルエディターまたはdxfファイルを読込を使用して、包括的なプロファイルすくい面を簡単に設計、編集できます。
  • 作成した形状の重ね合わせ、標準形砥石の使用、複数のスクイ面定義が可能なため、精度と汎用性が保証されます。
スクイ面補正
  • スクイ面補正の自動計算により、正確な調整が可能です。
  • 複数のスクイ面をサポートし、正確なアラインメントと検証のためにdxfファイルのオーバーレイ比較を有効にします。
CIM3D
  • 機械加工レベルのシミュレーションでプログラミングの信頼性を高めます。
  • 効率を向上させるプロセス解析と最適化、安全操作のための衝突検出、精度と繰返し精度を検証するためのさまざまな測定オプションなどの機能があります。
  • カスタムクランピングフィクスチャをインポートして、リアルで柔軟なシミュレーション環境と最適化されたセットアップを実現。
